產品概述

　　2X雙級/單級旋片式真空泵是一種油封式機械真空泵。具有體積小、使用簡單、功耗小、真空度高的特點。一般用來抽吸清潔空氣或?qū)φ婵沼蜎]有明顯化學反應的氣體。此類型泵不能用于抽含氧過高的、有爆炸性的、對金屬起腐蝕的和含有顆粒塵埃的氣體。如果抽吸的氣體含有水蒸氣或者顆粒性雜質，應采用雜質和水蒸氣過濾器進行過濾。旋片式真空泵可單獨使用，也可作為超高真空泵的前級泵使用。

　　功能特點

　　用機械潤滑油作密封介質，真空度高(理論絕對壓強可高達0.06Pa)。

　　低轉速運行，降低了泵運行過程中的噪音及磨損速度。

　　轉子、旋片、定子采用碳素鋼制造，增加了泵的耐磨度及使用壽命。

　　真空度高，可單獨用于對真空度要求較高的場合。

　　采用真空油作為運行介質，不能用于抽吸含氧量過高、具有腐蝕性、水蒸氣及顆粒性雜質的氣體。

　　典型用途

　　擠出成型塑料、塑膠、塑料、聚乙烯、橡膠、輪胎等制造業

　　真空吸附CNC加工廠、玻璃機械廠、雕刻機、木材加工廠、電子廠等場合

　　真空包裝食品、制藥及其他需要真空保存的加工廠

　　實驗室抽真空學院、科研機構等場合

　　真空保存木材廠、博物館(油畫、文物資料、古玩等保存)

　　其他冶金及模具制造廠、電器元件廠、電光源廠、樹脂廠等

　　產品概述

　　2BCS系列全自動真空機組(又名真空發生裝置、真空負壓站等)是以1-3臺水環式(旋片式)真空泵作為真空獲得設備，以真空罐作為真空存儲設備的成套系統。真空罐和智能控制柜能時時自動將真空恒定在設定范圍，保證了使用瞬間能獲得較高的真空。因此，特別適合頻繁無規律使用真空源且需快速獲得高真空的場合下使用。相比單臺泵，真空機組無需真空泵一直運行，大大節約了能源，并有效提高了真空泵的使用壽命。若機組采用變頻控制。系統真空波動范圍更小、真空度更高、控制更精準、響應速度更快。該設備廣泛用作電力、石油化工、造紙業、采礦業、制藥業、木材加工廠、食品飲料、醫療器械、科研機構、CNC加工、玻璃機械、電子廠等行業真空源等。

　　工作原理

　　預先設定好真空系統的上下限值(比如上限值設定為-0.09MPa，下限值設定為-0.08MPa)，啟動系統后，真空泵抽到上限自動調低泵轉速或停機，系統真空度低于下限自動開機。當系統配兩臺或兩臺以上真空泵時，依然是設定好真空系統的上下限值，系統后啟動，其中一臺真空泵開始工作，直到真空罐內真空度達到上限值-0.09MPa，此時真空泵自動調低轉速或停止運行，如因工作需求真空罐內真空度降至低于下限值-0.08MPa時，另一臺真空泵自動啟動，直到真空罐內真空度抽到上限值-0.09MPa為止，如此循環反復自動運行，使真空罐內真空度始終保持在上、下限值之間。如因工作需求氣量較大，真空罐內真空度低于下限值超過一定時間，而單臺真空泵不能將罐內真空度抽至下限以上時，另一臺真空泵將自動啟動，直至超過上限。兩臺真空泵也可切換為手動啟動、停止。

　　產品概述

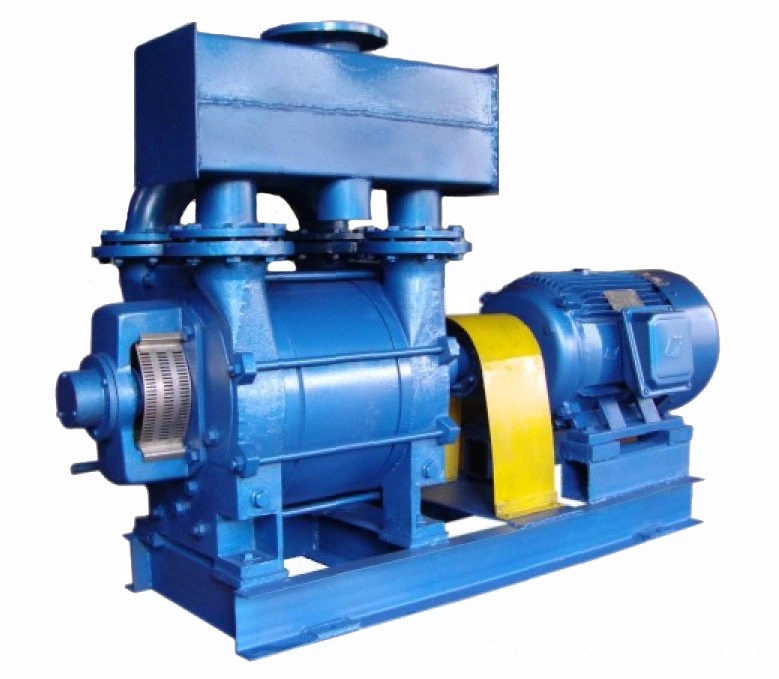

　　2BE1 水環式真空泵采用單級單作用結構形式，通常用于抽咽不含固體顆粒,不溶于或微溶于工作液的氣體。泵一般以水作為工作液。

　　2BE1 水環式真空泵具有抽氣量大、結構簡單、運行可靠、高效節能等優點，廣泛用于電力、石化、煤炭、造紙、煙草、食品、紡織、冶金及制藥行業等用作真空脫水、真空干燥、真空過濾和壓送氣體。

　　產品結構原理圖

　　2BE1水環式真空泵由泵體、葉輪、軸、側蓋、分配器等零件構成，側蓋與分配器分開，泵體為橢圓形，葉輪結構分鑄造和焊接兩種，并裝有自動排水閥，軸封采用填料密封或機械密封，軸上裝有軸套。對于2BE130-2BE170的水環式真空泵，排氣管的聯接方式根據需要，采用側面接管或頂上接管。

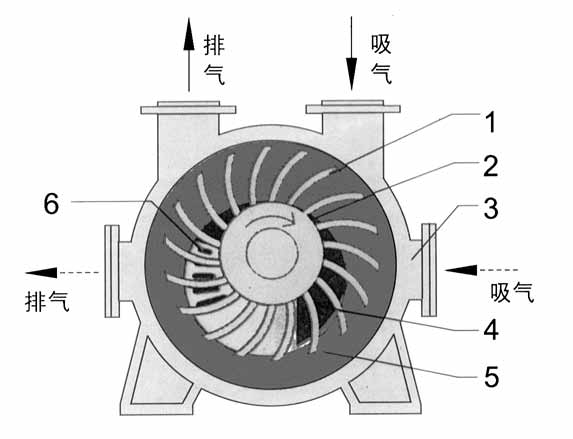

　　如上圖：1.葉輪 2.輪轂 3.泵體 4.吸氣口 5.液環 6.柔性排氣口

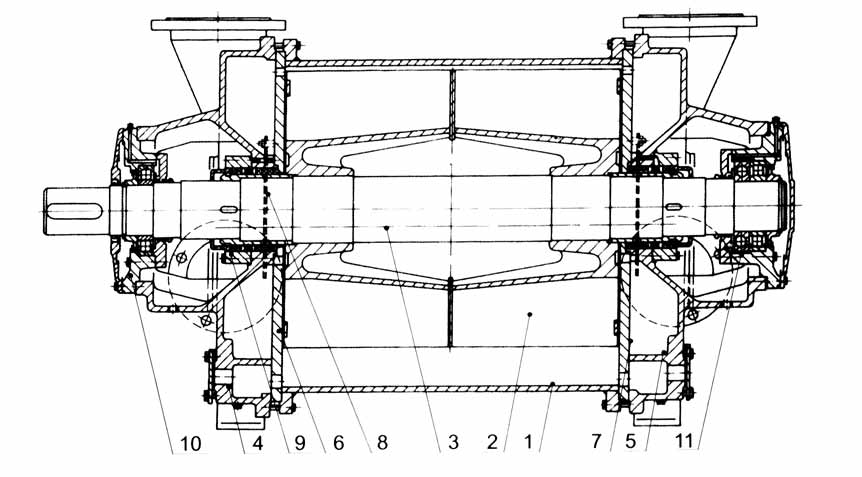

　　如上圖：1. 泵體 2.葉輪 3. 泵軸 4. 前側蓋 5. 后側蓋 6. 前分配板 7. 后分配板 8.閥板部件 9. 軸封部件 10.前軸承部件 11.后軸承部件

　　工作原理

　　葉輪偏心地安裝在接近圓形的泵體內，當葉輪旋轉時，液體受離心力作用在泵體內壁形成一個旋轉的液環。在兩相領葉片，葉輪輪轂和液環內表面之間形成密閉的氣腔。在吸氣區，密閉氣腔體積逐漸增大，其內部壓力下降，氣體從吸氣口吸入;在排氣區，密閉氣腔體積逐漸減小，其內部壓力上升，氣體被壓縮，從排氣口排出;該過程反復連續進行，達到抽送氣體的目的。

　　應用領域

　　電力行業冷凝器抽真空、真空吸水、煙氣脫硫、飛灰輸送、真空排氣

　　石油化工氣體回收、瓦斯排放、原油真空蒸餾、聚酯生產、PVC生產

　　造紙業粗漿洗漿機、石灰泥漿過濾、沉淀物過濾、真空脫水、真空壓榨、伏輥

　　采礦業真空過濾、廢氣回收、瓦斯排放、沼氣回收

　　制藥業真空干燥、真空蒸餾、物料加注或轉移、真空晶華、真空汽化

　　木材加工真空吸附、木材干燥、木材保存、原木浸漬

　　食品飲料純凈水除氣、食用油除臭、真空殺菌、濕滑、真空蒸發、真空包裝

　　醫療器械蒸汽滅菌、中央真空系統

　　其他行業真空吸附、實驗室抽真空、臭氧生產、真空擠奶等

　　產品概述

　　2BC型水環式真空泵(同西門子或其他廠家的2BV液環式真空泵)采用臥式共軸式單級結構設計，通常用于抽吸無腐蝕性、不含固體顆粒、不溶于或微溶于工作液的氣體。當真空泵的過流部件采用耐腐蝕材料制造時，可用于抽吸腐蝕性氣體或以帶有腐蝕性的液體作為真空泵的工作液。2BC型水環真空泵作為新一代節能型產品，其以出色的性能及眾多優點將全面取代同性能的SK、2SK系列水環真空泵及W、WY、WL系列往復真空泵。廣泛用于塑料工業、化工業、醫藥業、食品飲料業、電力、制藥業、冶金和輕工業等領域。

　　組成結構

　　注：2BC-27/52/80/110的進出口全部為內螺紋，2BC-160有螺紋和法蘭可選，2BC-230/280/400/500全部為法蘭連接。

　　工作原理

　　工作液

　　工作液通常為常溫清水，如水質容易結垢，應經軟化后再使用。工作液不宜多也不能少，太多會導致真空泵超功率運行，太少導致真空度不達標。工作水除了起形成液環的作用外，還起著帶走氣體壓縮熱以及密封分配板與葉輪端面間隙的作用。運行時，真空泵內的部分工作水會隨氣體排出，須連續向真空泵供水。使用不同的工作液時，必須注意過流部件采用相應的材質。應盡可能采用較低溫的工作水。工作水中不能含有固體顆粒， 如混有臟物或顆粒，應在供水管路上裝上過濾網，以防泵內零件磨損或葉輪被卡死。
