2BC型水環式真空泵(同西門子或其他廠家的2BV液環式真空泵)采用臥式共軸式單級結構設計,通常用于抽吸無腐蝕性、不含固體顆粒、不溶于或微溶于工作液的氣體。當真空泵的
電源電壓:3-380V/50Hz
極限壓力:-0.098MPa(330KPa)
功率范圍:1.1-15KW
主要材質:不銹鋼葉輪,其余HT200鑄鐵
典型用途:塑料工業、化工業、醫藥業、食品飲料業、電力、制藥業、冶金和輕工業

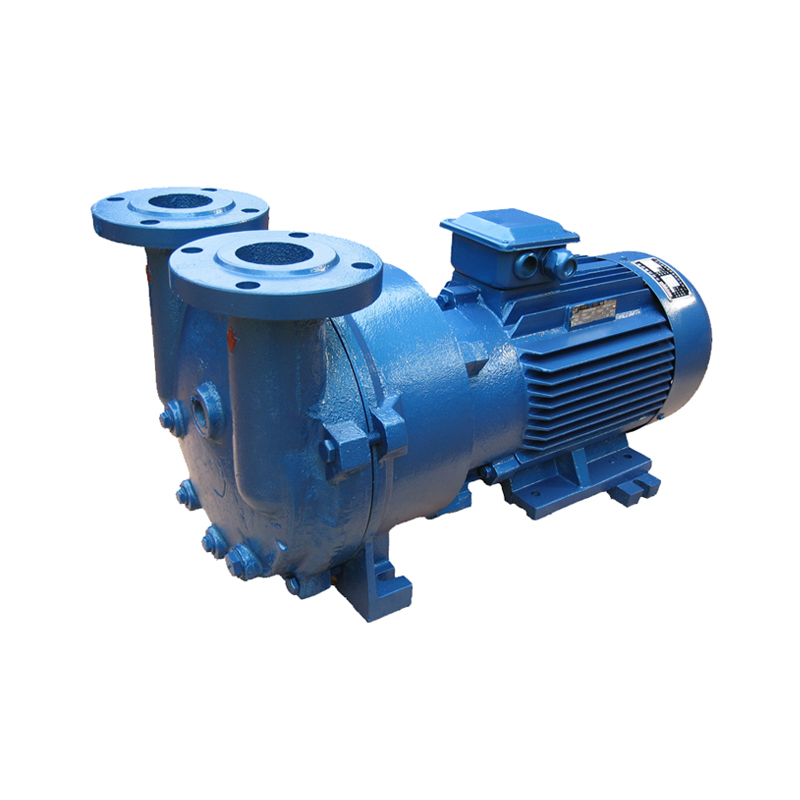

產品概述
2BC型水環式真空泵(同西門子或其他廠家的2BV液環式真空泵)采用臥式共軸式單級結構設計,通常用于抽吸無腐蝕性、不含固體顆粒、不溶于或微溶于工作液的氣體。當真空泵的過流部件采用耐腐蝕材料制造時,可用于抽吸腐蝕性氣體或以帶有腐蝕性的液體作為真空泵的工作液。2BC型水環真空泵作為新一代節能型產品,其以出色的性能及眾多優點將全面取代同性能的SK、2SK系列水環真空泵及W、WY、WL系列往復真空泵。廣泛用于塑料工業、化工業、醫藥業、食品飲料業、電力、制藥業、冶金和輕工業等領域。

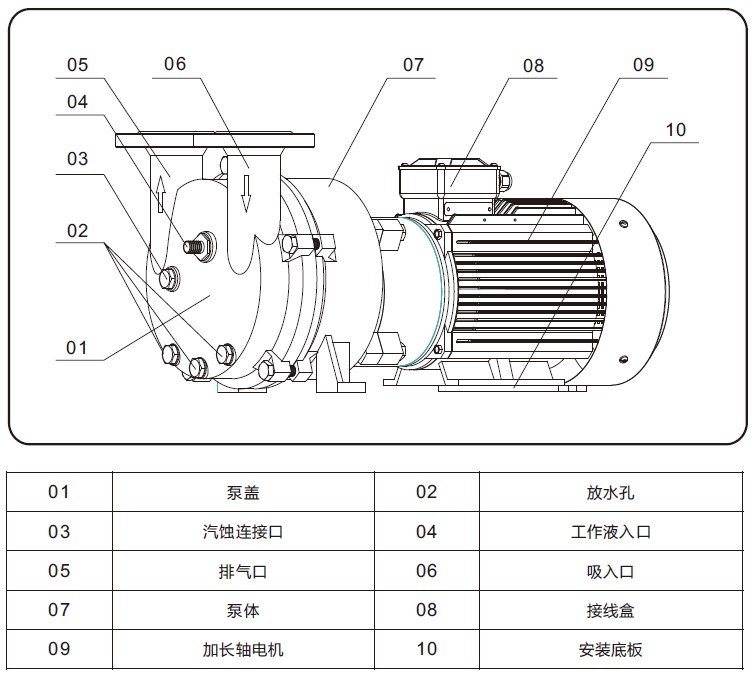

組成結構
注:2BC-27/52/80/110的進出口全部為內螺紋,2BC-160有螺紋和法蘭可選,2BC-230/280/400/500全部為法蘭連接。

工作原理

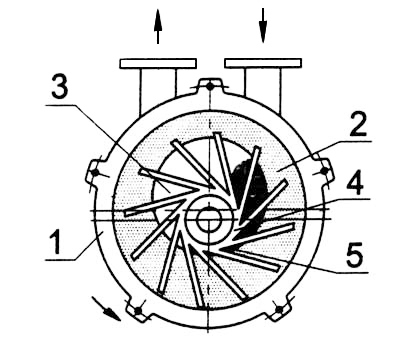

如左圖,葉輪被偏心地安裝于圓形泵體內。由于起動前向泵內注入一定量的水。當葉輪轉動時,液體由于離心力作用形成液環,同時葉輪每?jī)善~片與輪轂水環間形成空間,此空間隨著葉輪的轉動發生容積變化。當容積變大時,吸氣;容積變小時,排氣。從而起到氣缸與活塞的作用。同時,由于排氣過程中有部分液體隨氣體流失,所以在泵運行過程中需不斷地供水來保證泵正常穩定地工作。
工作液
工作液通常為常溫清水,如水質容易結垢,應經軟化后再使用。工作液不宜多也不能少,太多會導致真空泵超功率運行,太少導致真空度不達標。工作水除了起形成液環的作用外,還起著帶走氣體壓縮熱以及密封分配板與葉輪端面間隙的作用。運行時,真空泵內的部分工作水會隨氣體排出,須連續向真空泵供水。使用不同的工作液時,必須注意過流部件采用相應的材質。應盡可能采用較低溫的工作水。工作水中不能含有固體顆粒, 如混有臟物或顆粒,應在供水管路上裝上過濾網,以防泵內零件磨損或葉輪被卡死。
結構緊湊,節省空間,適用于安裝到配套機械,減少設備整體空間。
采用葉輪懸臂式設計,結構簡單,緊湊美觀,易于安裝,維護簡便。
裝有防汽蝕閥,防止在較高真空長時間運行時的對泵產生汽蝕危害。
運行平穩可靠,噪音低,無需配置消音裝置,無油設計,低水耗,利于環保等。
裝有柔性閥板的排氣口,能自動調節排氣角,使泵在整個真空范圍內高效運行。
極限真空可達絕壓3.3KPa(相對真空-0.098MPa),可配大氣噴射器以獲得更高的吸入真空。
軸封采用機械密封形式作為標準配置,氣液密封可靠,減少設備維護量。
過流部件材質可選304/316及316L不銹鋼,并可選防爆和異電壓電機,適應不同工況的要求。
可提供全套機組,可根據需要實現全自動啟停、故障保護和防倒吸保護等。
